- 車輛名稱：

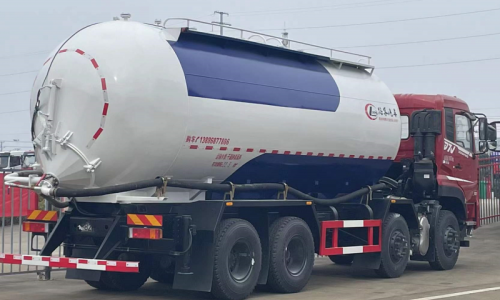

東風前四后八干混砂漿車(22.5方)
- 銷售熱線：139 9787 4888
- 銷售經理：梁 勛
- 微信二維碼：
| 東風前四后八干混砂漿運輸車產品技術參數 | |||
| 產品名稱 | STD5317GGHDFV6 | 外型尺寸 | 10600×2500×3950(mm) |
| 底盤型號 | DFV1317GP6DJ | 貨廂尺寸 | XX(mm) |
| 總質量 | 31000(Kg) | 接近/離去角 | 20/10(°) |
| 額定質量 | 15020(Kg) | 前懸后懸 | 1430/2200(mm) |
| 整備質量 | 15850(Kg) | 最高車速 | 90(km/h) |
| 排放標準 | GB17691-2018國Ⅵ | ||
| 產品序列號:42 安裝衛星定位功能的行駛記錄儀。 | |||
| 底盤參數 | |||
| 底盤型號 | DFV1317GP6DJ | 燃料種類 | 柴油 |
| 軸數 | 4 | 前輪距 | 1880(mm) |
| 軸距 | 1995+2700+1350 | 后輪距 | 1860(mm) |
| 駕駛室乘人數 | 4 | 彈簧片數 | 8/10+8 |
| 輪胎數 | 12 | 軸荷 | 6000/10000 |
| 輪胎規格 | 11.00R20 18PR | ||
東風前四后八干混砂漿運輸車罐體有效容積22.5立方米,頂部封閉不可開槽,、后部不可開啟、罐體總長:7320mm,罐體外形尺寸(直段長×直徑)(mm)為5700×2300、采用6個厚武漢鋼鐵生產的優質碳鋼進行制作、罐體內部鋪設流化閑、通過空壓機把壓力導致罐內氣室、氣室通過帆布振動將料打奶嘴口、奶嘴口將打出的料通過卸料口排出到指定位置、完成卸料；以下是該車各個部件功能解析：

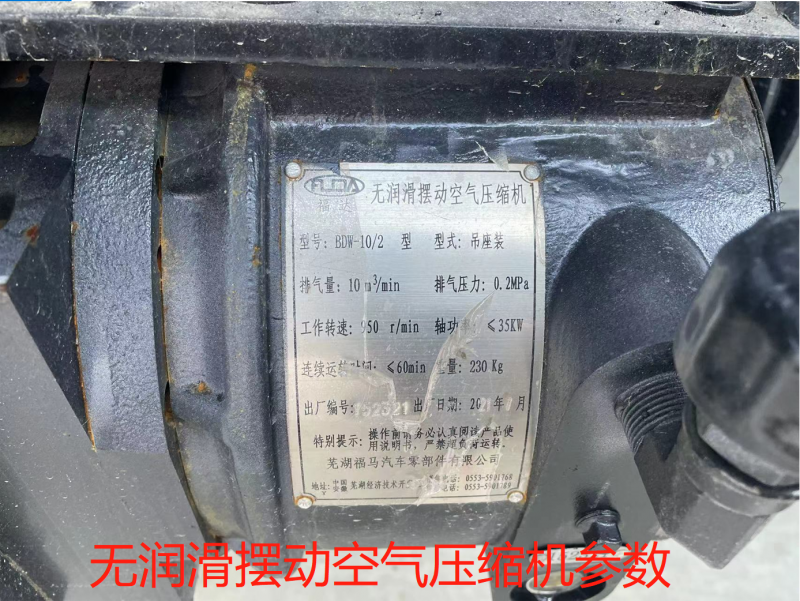

該干混砂漿運輸車空氣壓縮機為無潤滑擺動式、安裝形式為吊裝式、排氣壓力為0.2帕、轉數及軸功率等數據都有相應介紹，該空氣壓縮機一般情況下三包一年或兩萬公里，先到為準；

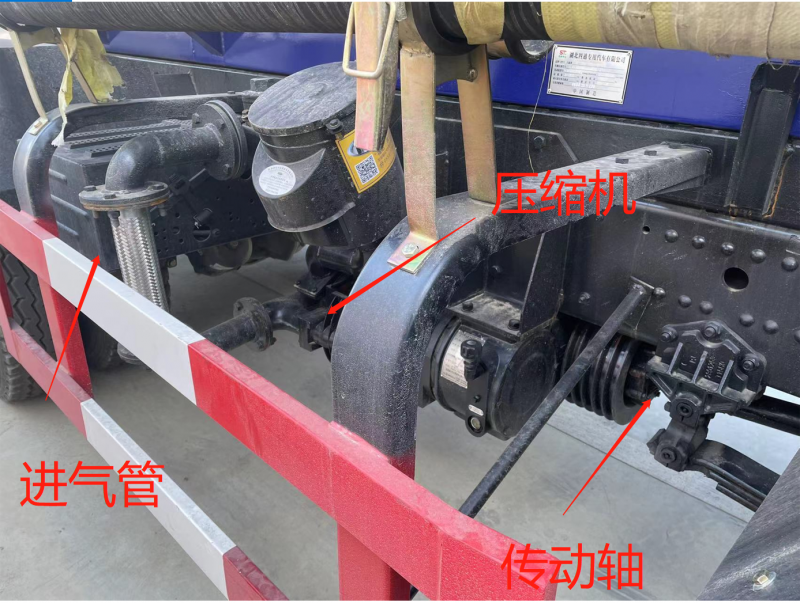

上圖為空氣壓縮機的安裝方式，主要工作是通過發動機工作將力量通過取力器傳給傳動軸，傳動軸將力量傳給空氣壓縮機使之工作、空氣壓縮機將將壓力輸送到罐體氣室，氣室通過帆布振動將料輸送到奶嘴口，通過奶嘴口將料排出；

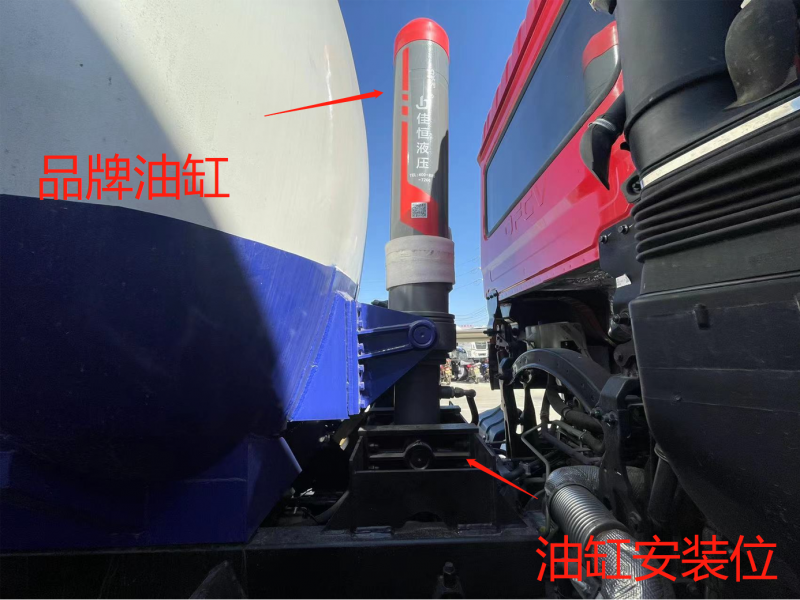

上圖為油缸安裝位，我們所采用的油缸都是國內一線品牌、質量有保障、服務及時到位，因為此油缸將要舉升的重量將要達到40噸左右所以在選材上我們是慎之又慎，盡量保證用戶最高效的生產效率；

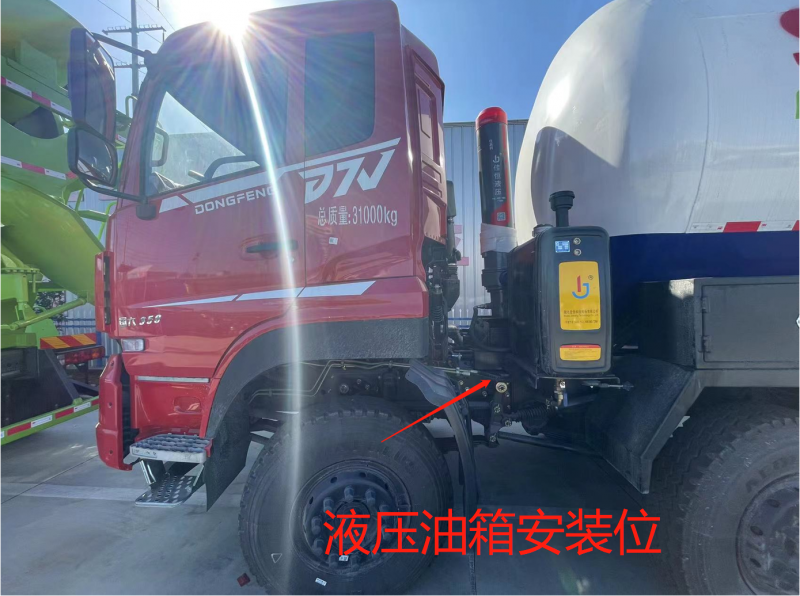

上圖為液壓油箱安裝位，用于存儲液壓油、保證該車各大液壓件用油量的暢通、該油箱所有接口或閥均采用銅制品制作，最大化保證北方用戶在低溫條件下用油的最高效率；

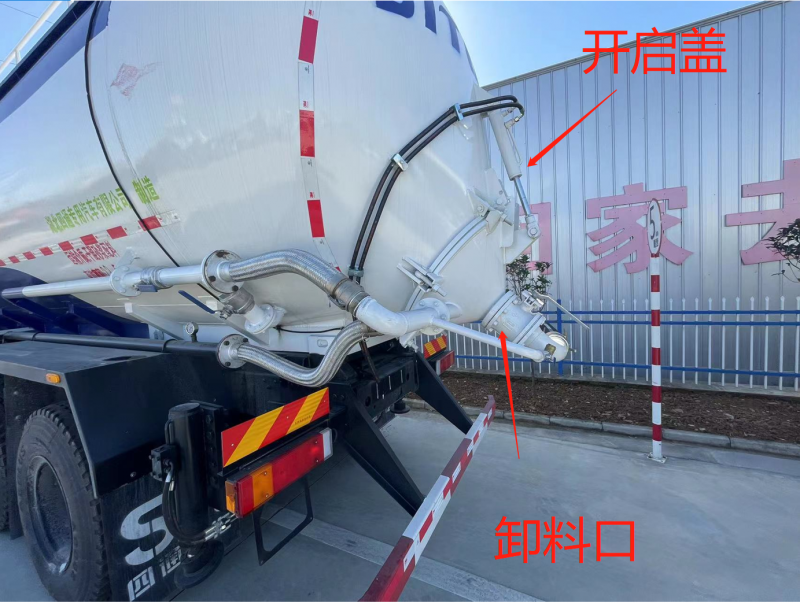

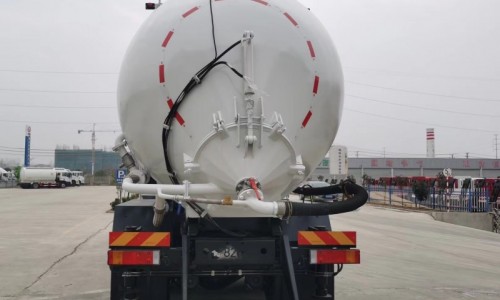

上圖奶嘴口由液壓開啟蓋和卸料口兩部分組成，開啟蓋是用來清理罐內大于卸料口直徑的專用設備，一般情況下很少用到這里，因為罐內一般很少會有結晶成塊狀；卸料口是配合罐內氣室通過帆布振動裝料排至奶嘴口通過卸料口排出；

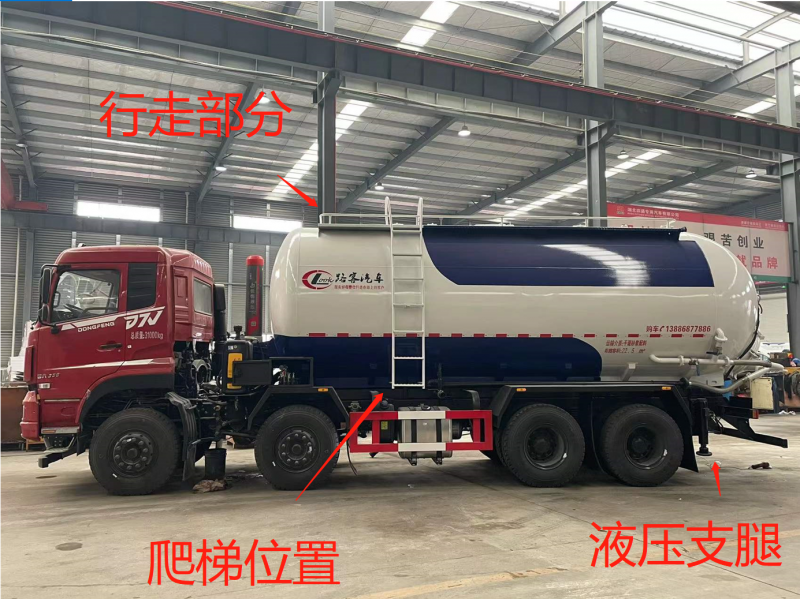

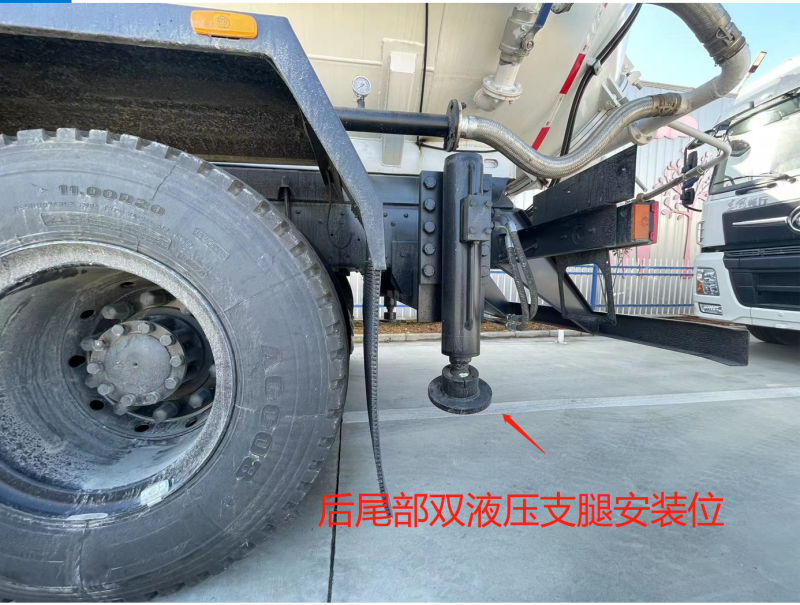

上圖為爬梯安裝位，用于罐內清理或維修；行走部分是工作人員上罐頂后的落腳點，方便工作人員行動更流暢；后尾部安裝液壓支腿是為了更好的保障罐體在舉升后對車身的傷害，從而進一步緩沖舉升后的罐體重量，使車輛壽命使用更長、使現場工作人員的安全得到更大保障，下圖為后液壓支腿安裝位和結構的高清圖片，供欣賞！
